Most Bailey jedno je od najznačajnijih inženjerskih dostignuća 20. stoljeća, izvorno razvijen za vojnu upotrebu tijekom Drugog svjetskog rata, a sada se široko koristi u civilnim infrastrukturnim projektima diljem svijeta. Razumijevanje Specifikacije mosta Bailey neophodan je za građevinske inženjere, planere vojne logistike i voditelje građevinskih projekata koji trebaju pouzdana, prenosiva i brzo ugradiva rješenja za premošćivanje. Ovaj vodič pruža opsežnu raščlambu standardnih tehničkih parametara, klasifikacija opterećenja, konfiguracija raspona i zahtjeva za materijal.

Podrijetlo i filozofija dizajna

Projektirao ga je Donald Bailey 1940. godine, a prvo ga je proizvela tvrtka Mabey & Johnson, most Bailey zamišljen je kao modularni panelni most koji može sastaviti mali tim bez potrebe za teškim dizalicama ili specijaliziranom opremom. Njegova genijalnost leži u standardiziranom sustavu čeličnih ploča, koji omogućuje ručno nošenje pojedinačnih komponenti i sastavljanje u raspone koji mogu nositi teška vojna vozila.

Filozofija dizajna temelji se na tri principa: modularnost, skalabilnost i mogućnost popravka na terenu. Svaki panel je zamjenjiv, što znači da se oštećeni dijelovi mogu zamijeniti bez rastavljanja cijele strukture. Ova prilagodljivost učinila je most Bailey kamenom temeljcem savezničkih operacija u sjevernoj Africi, Italiji i zapadnoj Europi—i danas ga aktivno koriste deseci vojski i civilnih vlasti.

Standardne dimenzije panela i specifikacije materijala

Temeljna jedinica Bailey mosta je standardna ploča . Sve ostale specifikacije — duljina raspona, nosivost i tip konfiguracije — proizlaze iz ove osnovne komponente. Ploče su izrađene od čelika visoke čvrstoće u skladu s utvrđenim vojnim i civilnim standardima (obično BS EN 10025, stupanj S355 ili ekvivalent ASTM A572, stupanj 50).

Standardne dimenzije panela

Tablica 1 — Standardne dimenzije panela Bailey mosta (BS 5400 / NATO STANAG 2021 referenca)

Paneli se spajaju čeličnim klinovima promjera 57 mm, što omogućuje brzu montažu bez zavarivanja ili spajanja vijcima. Dizajn rešetkastih nosača učinkovito raspoređuje opterećenja kroz dijagonale i okomice, postižući visok omjer čvrstoće i težine koji je kritičan i za prenosivost i za strukturalne performanse.

Specifikacije palube i krmenog zrcala

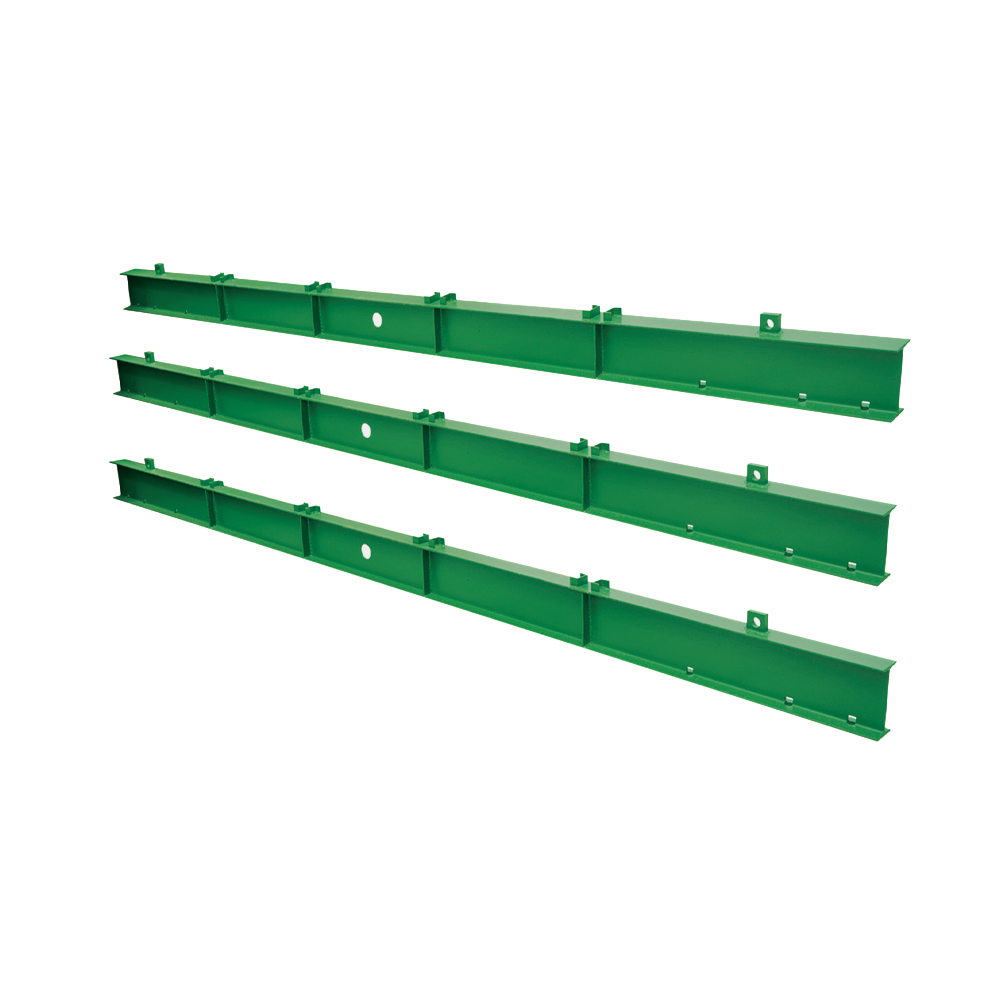

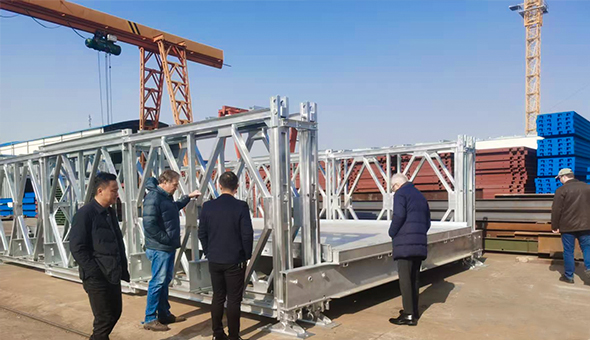

Sustav palube sastoji se od krmenih zrcala (poprečnih greda), uzica (uzdužnih greda) i drvenih ili čeličnih šahovskih ploča (dasaka palube). Svaka krmena zrcala proteže se između dvije suprotne rešetkaste ploče i pričvršćena je stezaljkama za krmenu zrcalo. Standardne šahovske ploče obično su od tvrdog drva debljine 63 mm ili, u modernim varijantama, od čeličnih šahovskih ploča.

Tablica 2 — Specifikacije komponenti palubnog sustava

Vrste konfiguracije i sustav označavanja

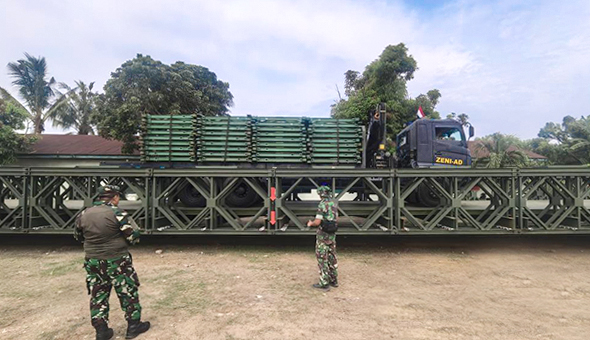

Konfiguracije mosta Bailey opisuju se korištenjem standardiziranog sustava označavanja koji kodira broj linija ploča (jednostruke, dvostruke ili trostruke), broj etaža ploča (jednostruke ili dvostruke) i je li most izgrađen kao prolazni ili prolazni tip s ojačanjem gornje trake. Notacija obično ima oblik SS, DS, TS (Jedna priča) i DD, TD (Dvostruka priča).

Konvencija imenovanja konfiguracije

• SS (single single): Jedna ploča široka, jedan kat visok. Najlakši i najbrži za izgradnju; pogodan za pješake i laka vozila.
• DS (Double Single): Dva panela široka sa svake strane, jedan kat visok. Standardna konfiguracija za većinu vojnih vozila na kotačima do MLC 30.
• TS (trostruki jednokrevetni): Tri panela široka sa svake strane, jedan kat visok. Koristi se za teža opterećenja na kraćim rasponima.

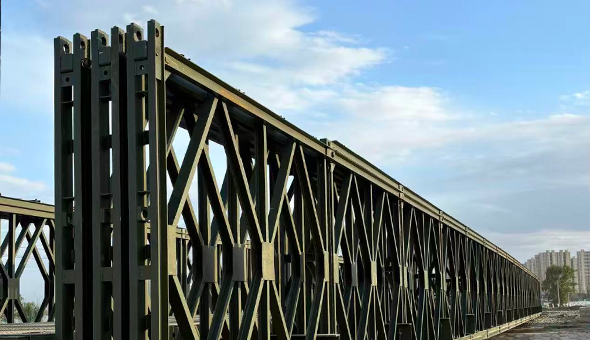

• DD (Double Double): Dva panela široka, dva kata visoka. Značajno proširuje dosegnuti raspon i klasu opterećenja.
• TD (Triple Double): Tri panela široka, dva kata visoka. Maksimalna konfiguracija; koristi se za vozila na gusjenicama MLC 70 na rasponima do 60 m.

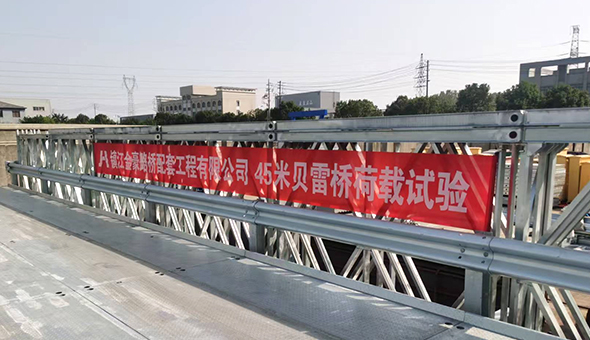

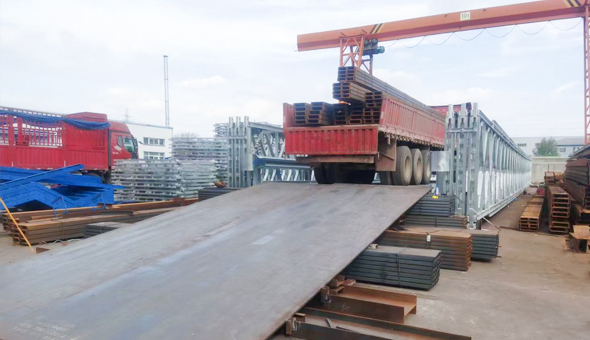

Tablice duljina raspona i nosivosti

Jedan od najkritičnijih aspekata specifikacija Bailey mosta je odnos između duljine raspona, tipa konfiguracije i klase dopuštenog opterećenja. Sljedeća tablica pruža podatke o standardnom dizajnu temeljene na kriterijima opterećenja NATO STANAG 2021 i BS 5400 Dio 2.

Tablica 3 — Duljina raspona i nosivost prema konfiguraciji (indikativne vrijednosti; potrebna je inženjerska analiza specifična za lokaciju)

Važno je napomenuti da ove vrijednosti predstavljaju maksimalne proračunske raspone za svaku konfiguraciju pod standardnim uvjetima nosivosti tla. Stvarni dopušteni rasponi su smanjeni kada most mora podržavati kontinuirani promet u konvoju, kada su uvjeti krajnjeg nosivog tla loši ili kada se moraju primijeniti faktori dinamičkog utjecaja za prijelaze vozila velike brzine.

Specifikacije širine kolnika

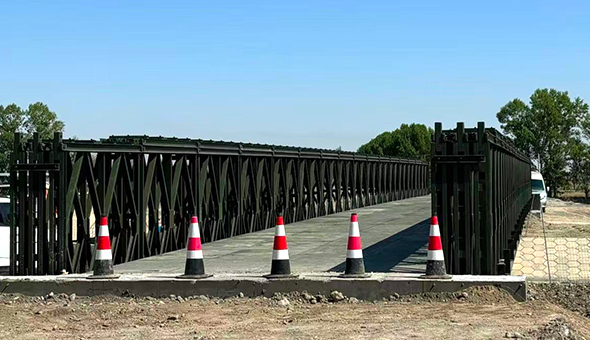

Čista širina kolnika — upotrebljivi kolnik između unutarnjih strana glavnih nosača — fiksiran je na 4,22 m (13 ft 10 in) za sve standardne konfiguracije Bailey mosta s jednom trakom. Ovo omogućava samo jednu prometnu traku s NATO STANAG omotnicama vozila. Varijante s dvije trake, koje se postižu postavljanjem dvije paralelne trake mosta jedna pored druge na zajednički upornjak, daju ukupnu širinu kolnika od približno 8,5 m i koriste se za aplikacije s velikim prometom.

Komponente sklopa i ključne specifikacije hardvera

Integritet Bailey mosta ne ovisi samo o samim panelima, već io preciznosti njegovog spojnog hardvera. Sljedeće komponente specificirane su prema uskim tolerancijama kako bi se osigurala međusobna zamjenjivost proizvodnih serija različitih proizvođača.

Zatik za spajanje ploče

• Promjer: 57,2 mm (2,25 in)
• Duljina: 184 mm (7,25 in)
• Materijal: Ugljični čelik, toplinski obrađen do minimalne granice razvlačenja od 620 MPa
• Zadržava: rascjepnik promjera 6 mm

Stezaljka za krmeno zrcalo

• Sila stezanja: Minimalno 8 kN kada je pravilno zategnut
• Zakretni moment vijka: 135 N·m (100 ft·lb) korištenjem standardnog okvirnog ključa
• Materijal: Tempirani lijev ili nodularni ljev GGG-40

Specifikacije rakera (nosa za lansiranje).

Tijekom lansiranja konzole—standardne metode sastavljanja gdje se most gura preko otvora s jedne strane—laki čelični nos (raker) pričvršćen je na vodeći kraj kako bi se spriječilo prevrtanje konzole. Standardne duljine grebena su 3,05 m, 6,10 m ili 9,14 m, odabrane na temelju ukupnog raspona mosta. Raker ne smije težiti više od 20% težine glavnog mosta kako bi se održala ravnoteža pri lansiranju.

Zahtjevi za upornjak i ležaj

Raspored krajnjeg ležaja kritična je specifikacija koja određuje prikladnost mjesta za ugradnju Bailey mosta. Most prenosi svoja opterećenja na tlo kroz temeljne ploče i grede pragova oslanjajući se na pripremljene upornjake ili prirodnu podlogu.

Minimalni zahtjevi za ležaj

Tablica 4 — Specifikacije ležaja upornjaka prema konfiguraciji

Tamo gdje prirodni uvjeti tla ne zadovoljavaju minimalni nosivi pritisak na tlo, inženjeri određuju granularno zbijanje ispune, upornjake od betonskih podloga ili podupiranje zabijenih pilota. Za privremenu vojnu raspodjelu na mekom tlu koriste se čelične grede za podlogu ili nosači od Bailey panela za raspodjelu nosivih opterećenja.

Standardi zaštite od korozije i površinske obrade

Sve čelične komponente mosta Bailey moraju ispunjavati specifične standarde površinske obrade kako bi se osigurao prihvatljiv vijek trajanja u terenskim uvjetima. Standardna NATO specifikacija zahtijeva:

• Priprema površine: Pjeskarenje do Sa 2,5 (skoro bijeli metal) prema ISO 8501-1
• Temeljni premaz: Epoksidni temeljni premaz bogat cinkom, minimalna debljina suhog filma (DFT) 75 µm
• Međusloj: Epoksi MIO (liskunski željezni oksid), minimalno 100 µm DFT
• Završni sloj: Poliuretanski završni premaz u sivomaslinastoj (RAL 6003) ili maslinastozelenoj (FS 34094), minimalno 50 µm DFT
• Ukupni DFT: Minimalno 225 µm
• Otpornost na slani sprej: 1000 sati prema ISO 9227 bez hrđanja na liniji pisanja

Za trajne civilne mostove, mnogi operateri nadograđuju na sustav potpunog termalnog raspršivanja cinka (TSZ) s elastomernim gornjim premazom, produžujući interval održavanja na 25 godina. Spojni elementi od nehrđajućeg čelika također se preporučuju u obalnim ili morskim okruženjima gdje je korozija izazvana kloridima problem.

Zahtjevi za vrijeme sastavljanja i radnu snagu

Jedna od ključnih prednosti tehnologije Bailey mosta je njezina mogućnost brze montaže. Standardne vojne specifikacije zahtijevaju da obučeni inženjerijski vod (otprilike 35 pripadnika) može podići dvostruki jednostruki (DS) most raspona 30,5 m unutar 4 do 6 sati u poljskim uvjetima. Sljedeća tablica pruža opće smjernice o vremenu sastavljanja za različite konfiguracije.

Tablica 5 — Indikativno vrijeme sastavljanja pod povoljnim uvjetima dnevnog svjetla s obučenim osobljem

Ove brojke pretpostavljaju da nema potpore dizalice. Kada su dostupne mobilne dizalice ili viličari za teške terene, vrijeme montaže može se smanjiti za 30-40%, posebno za dvokatne konfiguracije gdje je podizanje panela zahtjevno.

Moderne varijante i nadograđene specifikacije

Izvorni dizajn Bailey mosta značajno je evoluirao od 1941. Nekoliko proizvođača—uključujući Mabey Bridge, Acrow i SSBR—sada proizvode poboljšane varijante koje zadržavaju temeljni modularni princip panela dok nude poboljšane karakteristike performansi.

Mabey univerzalni most

Mabeyjev trenutni vodeći proizvod predstavlja čelične ploče visoke čvrstoće (S460 klasa) koje smanjuju težinu ploča za približno 15% dok povećavaju nosivost. Poboljšani sustavi palube koji koriste podove od aluminijske legure zamjenjuju tradicionalne drvene šahovske ploče, smanjujući vlastito opterećenje palube i poboljšavajući izdržljivost u vlažnim okruženjima.

Acrow 700XS

Serija Acrow 700XS nudi panele dimenzija 3,05 m × 2,18 m (u usporedbi sa standardnim 3,05 m × 1,47 m), pružajući veći moment tromosti po panelu. To omogućuje TD-ekvivalentnim konfiguracijama postizanje raspona do 75 m i podršku MLC 80 gusjeničnim vozilima—premašavajući ograničenja izvorne Bailey specifikacije.

Kontinuirano ojačani palubni sustavi

Suvremene stalne instalacije sve više koriste armirano-betonske palubne ploče izlivene na licu mjesta preko sustava Bailey rešetki. Ovo kompozitno djelovanje palube i rešetke značajno povećava ukupnu krutost strukture i smanjuje progib pod živim opterećenjem, ispunjavajući zahtjeve nacionalnih kodova za mostove na autocestama kao što su AASHTO LRFD ili Eurokodovi za dugotrajni civilni promet.

Specifikacije pregleda i održavanja

Za mostove u dugotrajnoj upotrebi, bilo vojne ili civilne, periodični pregled je obavezan. Standardni intervali inspekcije i kriteriji su sljedeći:

• Rutinski vizualni pregled: Svakih 6 mjeseci; provjerite deformaciju ploče, istrošenost igle, stanje palube i cjelovitost premaza
• Detaljan pregled konstrukcije: Svake 2 godine; uključuje mjerenje progiba tetive, ovalnosti otvora (maksimalno prihvatljivo trošenje 3 mm) i ispitivanje pukotina u zavaru
• Veliki remont: Svakih 10 godina ili nakon što kumulativni MLC ekvivalentni promet premaši projektirane pragove; potpuna demontaža, ponovni premaz pjeskarenjem i provjera dimenzija
• Kriteriji zamjene panela: Bilo koja ploča s gubitkom presjeka strune većim od 10% izvorne površine ili trajnom postavom većom od L/500 mora se povući iz upotrebe

Bailey bridge ploče dizajnirane su za ponovnu upotrebu mnogo puta u višestrukim primjenama. Paneli vojnog zaliha rutinski se skupljaju 5–10 postavljanja tijekom radnog vijeka od 20–30 godina ako se pravilno održavaju. Civilni operateri koji koriste panele u fiksnim trajnim instalacijama obično navode projektirani životni vijek od 50 godina s odgovarajućom analizom zamora prema BS 5400, dio 10.

Primjenjivi standardi i specifikacije

Dizajn, proizvodnja i postavljanje Bailey mostova regulirani su nizom nacionalnih i međunarodnih standarda. Ključne reference uključuju:

• NATO STANAG 2021: Vojna klasifikacija nosivosti mostova, trajekata, splavi i vozila
• AASHTO standardne specifikacije za mostove na autocestama (za američke civilne aplikacije)
• BS 5400: Čelični, betonski i kompozitni mostovi (UK standard, zamijenjen Eurokodovima, ali se i dalje spominje za stare konstrukcije)
• Eurokod 3 (EN 1993-2): Projektiranje čeličnih konstrukcija — čelični mostovi
• ISO 8501-1: Priprema čeličnih podloga prije nanošenja boja
• ISO 9227: Ispitivanja korozije u umjetnoj atmosferi — ispitivanja u slanom spreju
• DEF STAN 01-5 / JSP 434: Specifikacije Ministarstva obrane Ujedinjenog Kraljevstva za vojnu opremu za premošćivanje

Inženjeri koji specificiraju Bailey mostove za trajnu civilnu uporabu moraju osigurati usklađenost sa zahtjevima relevantnih nacionalnih tijela za autoceste, uključujući modele živog opterećenja (HA/HB u Ujedinjenom Kraljevstvu, HL-93 u SAD-u), ograničenja uporabljivosti kod otklona (obično raspon/360 pod živim opterećenjem) i izračune vijeka trajanja zamora za lokacije podložne dinamičkom opterećenju velikog ciklusa.

Specifikacije Bailey mosta obuhvaćaju pažljivo integrirani sustav geometrije panela, stupnja materijala, tipa konfiguracije, klasifikacije opterećenja, dizajna ležaja i površinske zaštite—svaki element ovisi o drugima. Bilo da se radi o 48-satnom hitnom vojnom rasporedu preko ispranog riječnog prijelaza ili stalnog ruralnog mosta na autocesti u zemlji u razvoju, poštivanje utvrđenih specifikacija osigurava strukturnu sigurnost, predvidljivu izvedbu i dugoročnu trajnost.

Trajna važnost mosta Bailey - više od 80 godina nakon njegovog izuma - dokaz je moći razmišljanja o modularnom dizajnu. Kako tehnologija materijala napreduje i zahtjevi za opterećenjem rastu, ažurirane varijante nastavljaju pomicati granice onoga što je izvorno zamišljeno na ratnoj ploči za crtanje, zadržavajući temeljnu jednostavnost koja je izvorni dizajn učinila tako transformativnim.
